Как установить светодиодную трубку?

Как установить светодиодную трубку?

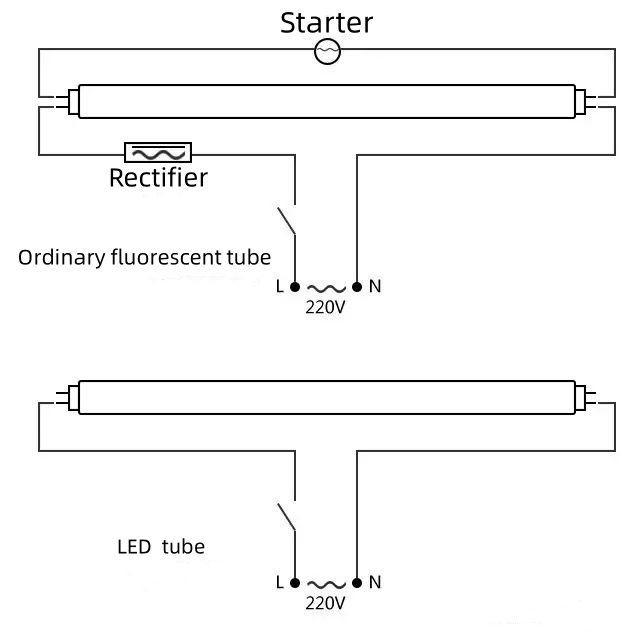

Схема подключения обычной люминесцентной лампы и светодиодной лампы

Новые установленные светодиодные трубки и сменные светодиодные трубки.

1. Подключение вновь установленных светодиодных трубок

Если вновь установленная светодиодная трубка двусторонняя, при условии, что патрон лампы на обоих концах светодиодной трубки напрямую подключен к проводу под напряжением и нейтральной линии источника питания 220 В.Если он несимметричный, входную клемму можно подключить к нейтральному проводу и проводу под напряжением соответственно.

2. Замена проводки светодиодной трубки

Вообще говоря, сменную светодиодную трубку нельзя установить непосредственно на исходный кронштейн, и ее необходимо в определенной степени модифицировать.

В целом существует два типа: Замена люминесцентных ламп с индуктивными балластами и люминесцентных ламп с электронными балластами.

Что такое Балласт?

Балласт — это компонент, который подключается между источником питания и одной или несколькими газоразрядными лампами и в основном используется для ограничения тока лампы до необходимого значения.Он может включать в себя устройства, изменяющие напряжение и/или частоту питания для увеличения коэффициента мощности.То есть его можно использовать отдельно или вместе со стартером, чтобы обеспечить необходимые условия для запуска лампы.

По принципу работы его можно разделить на: индуктивный балласт и электронный балласт.

2.1 Люминесцентные лампы с индуктивным балластом

(1) Схема внутренней проводки

(2) Замена

Как правило, оригинальный стартер должен быть отменен.

Прежде всего, отключите дома выключатель электропитания, чтобы убедиться в отсутствии электропитания в помещении, отключите стартер (маленький цилиндрический);откройте корпус оригинального кронштейна лампы;перерезать соединительный провод стартера (при отключении обмотать его изоляционной лентой);хорошо поработать над изоляционными мерами, чтобы предотвратить утечку;закройте крышку железной оболочки, а затем установите светодиодную трубку.

2.2 Люминесцентные лампы с электронным балластом

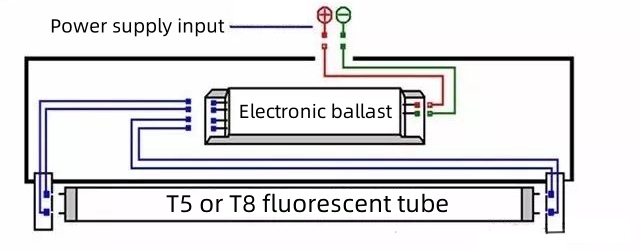

(1) Схема внутренней проводки

(2) Замена

Как правило, оригинальный электронный балласт следует исключить.

Прежде всего, отключите выключатель электропитания дома, чтобы убедиться в отсутствии электропитания в помещении.Откройте корпус оригинального кронштейна лампы, снимите электронный балласт, примите меры по изоляции, чтобы предотвратить утечку, и подключите провод под напряжением и нейтральный провод источника питания 220 В к левому и правому концам соответственно.

Схема установки и использования встроенных люминесцентных ламп

Способ установки:

1. Закрепите две пряжки на стене с помощью винтов, а затем вставьте светодиодную трубку в пряжку, чтобы зафиксировать трубку;

2. Подключите входную линию источника питания к проводу 220 В и заземляющему проводу соответственно в соответствии с проводом под напряжением, нейтральным проводом и заземляющим проводом;

3. Вставьте провод клеммы питания в соответствующее гнездо лампы.

Особое примечание: При установке светодиодных трубок их нельзя эксплуатировать с помощью электричества!
